Kupferdraht ASTM B197 des Beryllium-CuBe2 auf herkömmlicher umwickelnder Ausrüstung

Kupferdraht des Beryllium-CuBe2 benutzt auf herkömmlicher umwickelnder Ausrüstung

Produkt-Beschreibung:

Name: Berylliumkupferdraht

Grad: CuBe2

Spezifikation: Durchmesser 0.1-0.8mm

Oberfläche: Hell

Zustand: (TB00), 1/4H (TD01), 1/2H (TD02), 3/4H (TD03, H (TD04)

Eigenschaften: Hochfest und elestivity

Anwendung: Für herkömmliche umwickelnde Ausrüstung

CUBERYLLIUM-® stellt kupfernes Beryllium in einigen eindeutigen Zusammensetzungen her. Dieses Fall in zwei Kategorien: Legierungen vorgewählt für hochfestes (Legierungen 172.173.170) und Legierungen vorgewählt für hohe Leitfähigkeit (Legierungen 751.750.741). Und Goststandard QBe2, QBe1.9Ti für Russland-Markt. Auch Versorgungsvorlagenlegierung: CuBeryllium-200; CuBeryllium-275); CuBeryllium-350 und Cuberyllium-400 zur globalen Fabrik.

Chemische Zusammensetzung der Kupferlegierung des Beryllium-CuBe2:

	Legierung	CuBe2 (C17200)
	Beryllium	1.80-2.00%
	Nickel+Cobalt	0,20% Minute
	Nickel+Cobalt+Iron	0,60% maximal
	Wärmeleitfähigkeit (25°C)	°F 60 BTU/ft Stunde	105 W/m K
	Thermische Expansions-Koeffizient	9,7 x 10-6 in/in °F	17,5 x 10-6 m/m °C
	Dichte	0,302 lb/in3	8,36 g-/cm³
	Elektrische Leitfähigkeits-Widerstandskraft	22-28% IACS	6.2-7.8 ΜΩcm
	Elastizitätsmodul	ksi 19.000	131 GPa
	Schmelzpunkt (Schrägstrich)	1600°F	870°C

Mechanische und elektrische Eigenschaften des Kupferdrahts des Beryllium-CuBe2:

Internationale Spezifikation der Kupferlegierung des Beryllium-CuBe2:

Anmerkung:

ASTM: Amerikanische Gesellschaft für Prüfung und Materialien

SAE: Gesellschaft von Fahrzeugingenieuren

AMS: Luftfahrtmaterialanweisung (veröffentlicht durch MEER)

RWMA: Die Vereinigung der Widerstand-Schweißer-Hersteller

Anmerkung: Wenn nicht anders angegeben wird Material durch ASTM produziert.

Schlüsseltechnologie des Beryllium-Kupfers (Wärmebehandlung)

Wärmebehandlung ist der wichtigste Prozess für dieses Legierungssystem. Während alle Kupferlegierungen durch Kaltverformung verhärtbar sind, ist Berylliumkupfer beim Sein verhärtbar durch eine einfache Wärmebehandlung der niedrigen Temperatur einzigartig. Es bezieht zwei Grundschritte mit ein. Das erste wird Lösungsglühen und das zweite, den Niederschlag oder die Aushärtung genannt.

Lösungsglühen

Für die typische Legierung CuBe2Pb) wird die Legierung zwischen 720°C und 860°C. erhitzt. An diesem Punkt wird das enthaltene Beryllium im Wesentlichen in der kupfernen Matrix „aufgelöst“ (Alphaphase). Indem man schnell zur Raumtemperatur löscht, wird diese Struktur der festen Lösung behalten. Das Material gegenwärtig ist sehr weich und duktil und kann die Kälte bereitwillig sein, die indem es zeichnet bearbeitet wird und Rollen oder kalte Überschrift bildet. Die Lösungsglühenoperation ist ein Teil des Prozesses an der Mühle und wird nicht gewöhnlich vom Kunden verwendet. Temperatur, Zeit bei der Temperatur, löschen Rate, Korngröße, und Härte sind alle sehr kritischen Parameter und sind durch ohmalloy hochstrukturiert.

Aushärtung

Aushärtung erhöht erheblich die Materialfestigkeit. Diese Reaktion wird im Allgemeinen bei den Temperaturen zwischen 260°C und 540°C abhängig von Legierung und gewünschten Eigenschaften durchgeführt. Dieser Zyklus veranlaßt das aufgelöste Beryllium, als reiche (Gamma) Phase des Berylliums in der Matrix und an den Kristallgrenzen herbeizuführen. Es ist die Bildung dieses Niederschlags, der die große Zunahme der Materialfestigkeit verursacht. Das Niveau von den mechanischen erreichten Eigenschaften wird bis zum der Temperatur und der Zeit bei der Temperatur bestimmt. Es sollte erkannt werden, dass Berylliumkupfer keine alternden Eigenschaften der Raumtemperatur hat.

Herstellung

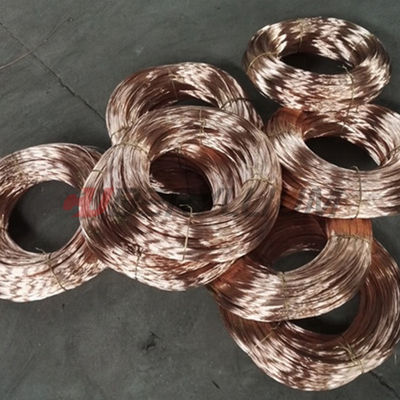

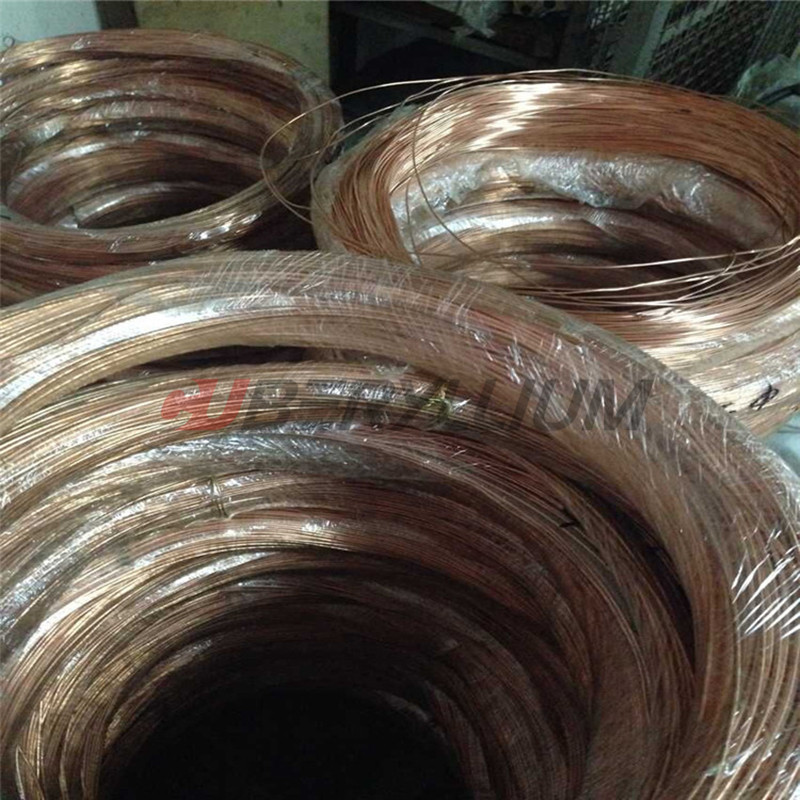

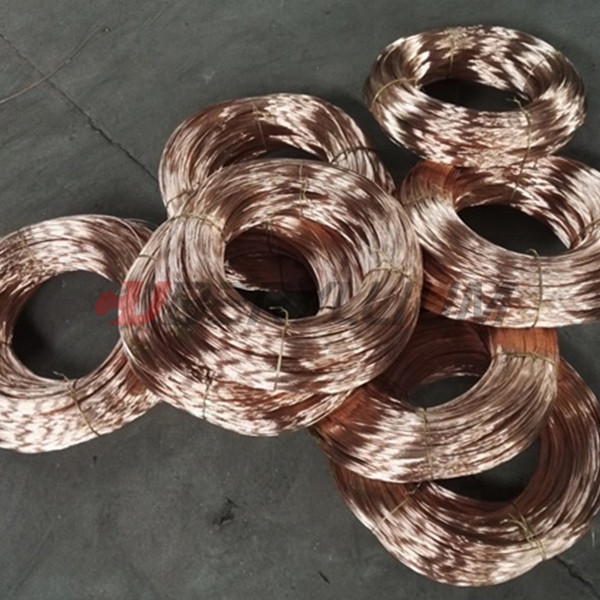

Produkt-Foto:

Anwendung der Kupferlegierung des Beryllium-CuBe2:

Unsere Legierungen kombinieren eine Strecke der Eigenschaften entsprachen besonders, um die anspruchsvollen Bedingungen vieler Anwendungen das Automobil-, das elektronisch, Luftfahrt, in Oil&Gas, in der Uhr, in den elektrochemischen Industrien, im etc.-Beryllium-Kupfer zu erfüllen ist weitverbreitet auf jenen Gebieten als Kontaktfedern in den verschiedenen Anwendungen wie Verbindungsstücken, Schaltern, Relais, usw.

FAQ:

Q1: Konnten Sie Beryllium-Kupferstreifen durch Mühle verhärteten Prozess produzieren.
A1: Ja könnten wir morgens (TM00), 1/2HM (TM01) .HM (TM04) XHM (TM06) XHMS (TM08) produzieren. , sind wir die einzige Fabrik könnten tun verhärten Streifen in China.

Q2: Was die Vorteile das Beryllium-Kupfer von CUBERYLLIUM® ist.
A2: 1: Das größte Spulengewicht konnte Reichweite 1200kg/Coil sein

2: Wir sind die einzige Person, die, schmelzend durch Vakuumhalbkontinuierlichen Ofen.

3: Oberfläche, die weiter für Spitzenkunden poliert.

Q3: Warum Sie schmelzend durch Vakuumhalbkontinuierlichen Ofen.
A3: Sein, den geworfenen Barren ohne Gas, kleinere Abtrennung, Kornverfeinerung konnte zu erhalten

Q4: Was ist die Zahlungsbedingungen?
A4: Wir nehmen T/T, L/C, Paypal etc. an. Über es kann verhandelt werden, wenn die Menge unterschiedlich ist.
