1/2 hartes Beryllium-kupferner TD02 Streifen Würfel-2 C17200 0.25mmx8.2mm

Berylliumkupferstreifen CuBe2/C17200 0,25 mm * 8,2 mm Zustand 1/2 Hart (TD02)

Produkt normale Beschreibung:

Produktname: Berylliumkupferstreifen

Produktspezifikation: CuBe2/C17200 0,25 mm * 8,2 mm

Zustand: 1/2 hart (TD02)

Produktmarke:CUBERYLLIUM®

CUBERYLLIUM® stellt Kupfer-Beryllium in verschiedenen Zusammensetzungen her.Diese fallen in zwei Kategorien: für hohe Festigkeit ausgewählte Legierungen (Legierungen 172,173,170) und für hohe Leitfähigkeit ausgewählte Legierungen (Legierungen 751,750,741).Liefern Sie auch Vorlegierung: CuBeryllium-200;CuBeryllium-275); CuBeryllium-350 und Cuberyllium-400 an globale Fabrik.

CUBERYLLIUM ®-172 auch Cube2--C17200 (CDA 172) genannt Beryllium Kupfer ist die am häufigsten verwendete Kupfer-Beryllium-Legierung und zeichnet sich durch höchste Festigkeit und Härte ausss vergleichend zu handelsüblichen Kupferlegierungen.C17200 Legierung enthält ca.2% Beryllium und erreicht seine ultimative Zugfestigkeit kann 1360 MPa überschreiten, während die Härte Rockwell C45 nähert.Inzwischen beträgt die elektrische Leitfähigkeit im vollständig gealterten Zustand mindestens 22% IACS. C17200 weist auch eine außergewöhnliche Beständigkeit gegenüber Spannungsrelaxation bei erhöhten Temperaturen auf.

Chemische Zusammensetzung:

Anmerkung: Kupfer plus Zusätze entsprechen 99,5% min.

Typische physikalische Eigenschaften von CUBERYLLIUM 172:

Common Temper wir liefern:

Schlüsseltechnologie von Berylliumkupfer (Wärmebehandlung)

Die Wärmebehandlung ist das wichtigste Verfahren für dieses Legierungssystem.Während alle Kupferlegierungen durch Kaltbearbeitung härtbar sind, ist Berylliumkupfer einzigartig, da es durch eine einfache Wärmebehandlung bei niedriger Temperatur härtbar ist.Es umfasst zwei grundlegende Schritte.Die erste wird als Lösungsglühen und die zweite als Ausscheidungs- oder Auslagerungshärtung bezeichnet.

Lösungsglühen

Bei der typischen Legierung CuBe1.9 (1,8-2%) wird die Legierung zwischen 720 °C und 860 °C erhitzt.An dieser Stelle ist das enthaltene Beryllium im Wesentlichen in der Kupfermatrix „gelöst“ (Alpha-Phase).Durch schnelles Abschrecken auf Raumtemperatur wird diese Mischkristallstruktur beibehalten.Das Material ist in diesem Stadium sehr weich und duktil und kann leicht durch Ziehen, Umformen oder Kaltstauchen kaltverformt werden.Das Lösungsglühen ist Teil des Prozesses in der Mühle und wird normalerweise nicht vom Kunden verwendet.Temperatur, Zeit bei der Temperatur, Abschreckgeschwindigkeit, Korngröße und Härte sind alles sehr kritische Parameter und werden von Ohmalloy streng kontrolliert.

Alterungshärtung

Durch die Auslagerung wird die Festigkeit des Materials deutlich erhöht.Diese Reaktion wird im Allgemeinen bei Temperaturen zwischen 260°C und 540°C durchgeführt, abhängig von der Legierung und den gewünschten Eigenschaften.Dieser Zyklus bewirkt, dass das gelöste Beryllium als berylliumreiche (gamma) Phase in der Matrix und an den Korngrenzen ausfällt.Es ist die Bildung dieses Niederschlags, die die starke Zunahme der Materialfestigkeit verursacht.Das erreichte Niveau der mechanischen Eigenschaften wird durch die Temperatur und die Zeit bei der Temperatur bestimmt.Es sollte beachtet werden, dass Berylliumkupfer keine Alterungseigenschaften bei Raumtemperatur aufweist.

Standardtoleranz

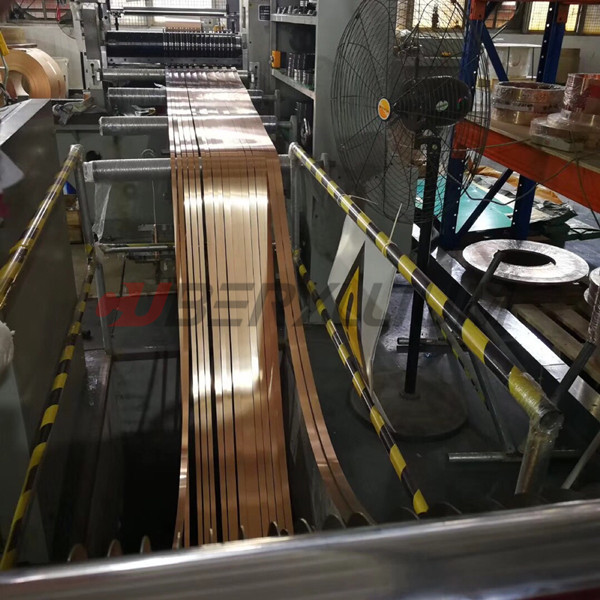

Produktfotos:

Anwendung

Unsere Legierungen vereinen eine Reihe von Eigenschaften, die besonders geeignet sind, die hohen Anforderungen vieler Anwendungen in der Automobil-, Elektronik-, Luftfahrt-, Öl- und Gas-, Uhren-, elektrochemischen Industrie usw. zu erfüllen. Berylliumkupfer wird in diesen Bereichen häufig als Kontaktfedern in verschiedenen Anwendungen verwendet wie Stecker, Schalter, Relais usw.

FAQ:

F1: Könnten Sie Berylliumkupferstreifen nach dem Mill Hardened-Verfahren herstellen?
A1: Ja, wir könnten AM (TM00), 1/2HM (TM01).HM (TM04) XHM (TM06) XHMS (TM08) produzieren. Wir sind die einzige Fabrik, die in China härten kann.

Q2: Was sind die Vorteile des Berylliumkupfers von CUBERYLLIUM®.
A2: 1: Das größte Spulengewicht könnte 1200 kg / Spule erreichen

2: Wir sind die einzigen, die durch einen halbkontinuierlichen Vakuumofen schmelzen.

3: Weiteres Polieren der Oberfläche für Top-Kunden.

Q3: Warum schmelzen Sie durch einen halbkontinuierlichen Vakuumofen?
A3: Könnte den Gussbarren ohne Gas bekommen, kleinere Segregation, Kornverfeinerung

Q4: Was sind die Zahlungsbedingungen?
A4: Wir akzeptieren T/T, L/C, Paypal usw. Es kann verhandelt werden, wenn der Betrag unterschiedlich ist.
